使用例子

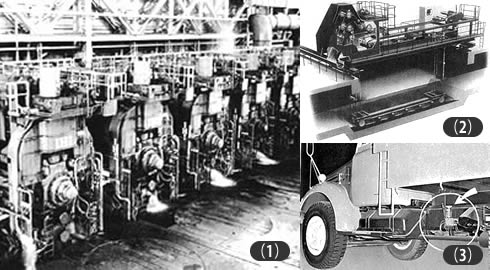

圧轧钢机・单向安装例子
  • (1)

  • 轧钢机

  • (2)

  • 沉沙翻捞机

  • (3)

  • 卡车


可适用于制铁、轧钢机及配套设备、冲压机、起重机、传送带以及各种装卸机械、发电站水轮、门机械、化工机械、饮料食品工业机械、矿山机械、造纸机械、机床、工程机械、船舶机械及挖泥船、纺织机械、印刷机械、其他各种机械以及装置。





优点

使用IHI供油装置具有以下优点。

  1. 节省供油作业的人力

  2. 在供油作业中不需要关停机器

  3. 防止危险

  4. 防止供油遗漏

  5. 优化供油量

  6. 节约动力

  7. 防止在润滑脂中混入异物

  8. 延长轴承寿命

通过减省劳力、动力、节约润滑脂、延长轴承寿命、提高运转率等以上优点,可以在短时间内折旧供油装置。此外,对生产管理、安全管理、质量管理方面也将起到很好的作用。

特点

  1. 可通过组合不同供油量的分配阀模块,在1~80倍的范围调整供油量。

  2. 由于比较容易确定故障原因,因此易于设备的维护管理。

  3. 日本国内生产、安全、放心、品质可靠。

  4. 由维护服务店提供维护服务,体制完善。

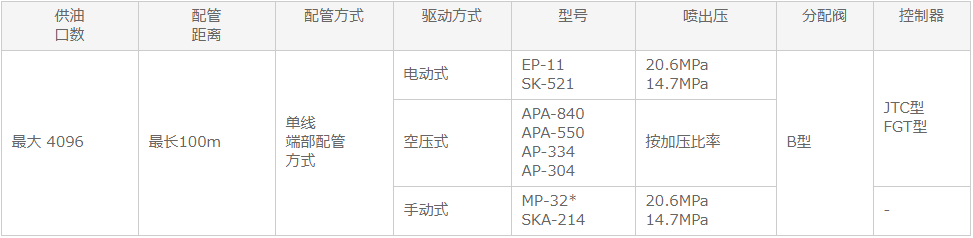

选定表


  • 使用温度:-20℃~+70℃(无结露)

  • 但是,根据油脂不同,也有不能使用的情况。(特别是0℃以下,建议使用低温用润滑脂)

工作原理

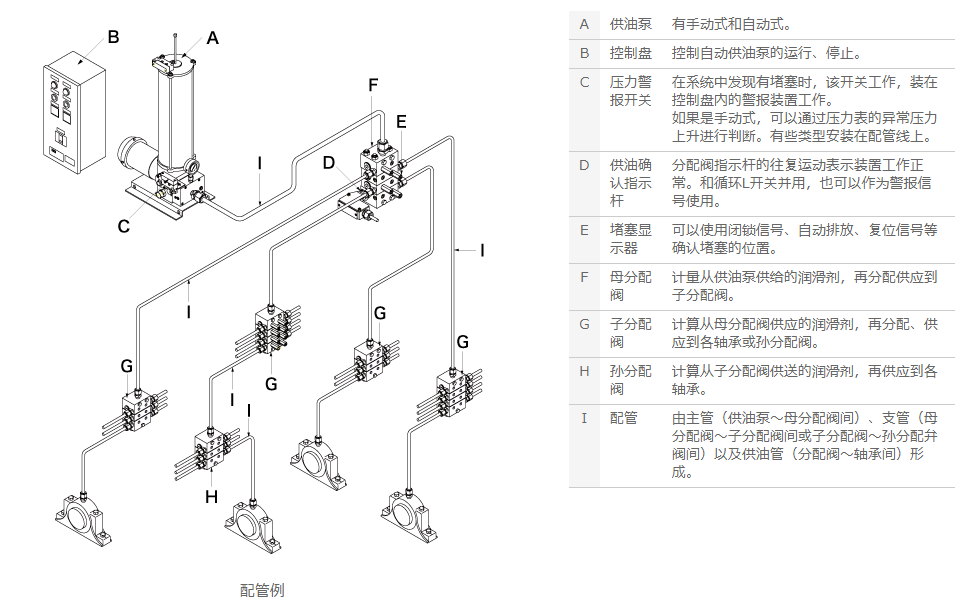

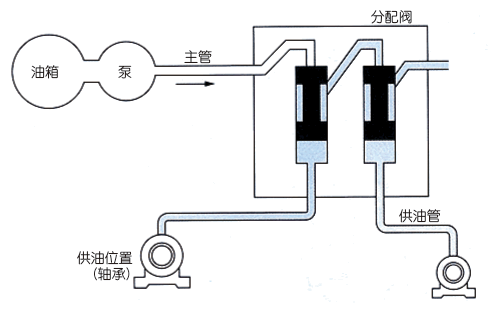

自动润滑装置工作原理图
  • 主要由供油泵、分配阀、配管构成。

  • 从泵压送的润滑脂或机油以液压(20.6MPa)逐个运转分配阀的活塞。

  • 因此,不论轴承背压多大,都可以恒量供应润滑脂或机油。

功能说明

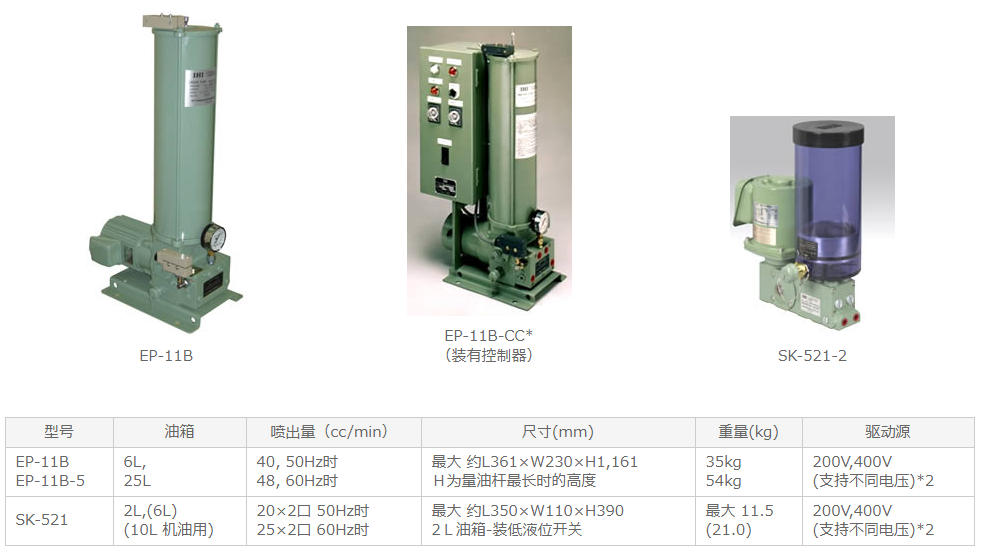

电动泵

  • 电动泵EP-11B是一款结构简单,耐用,易操作,维护性良好的产品。

  • 可用于通过控制器启动定时器、关停定时器,或是启动定时器,关停计数器。

  • image.png

  • image.png

  • SK-521有2个喷出口,但也可以使用1个口。这种情况下,喷出量就会加倍。

  • *2 可支持不同电压。请告知我们电压和频率以及出口国和最终用户名称。

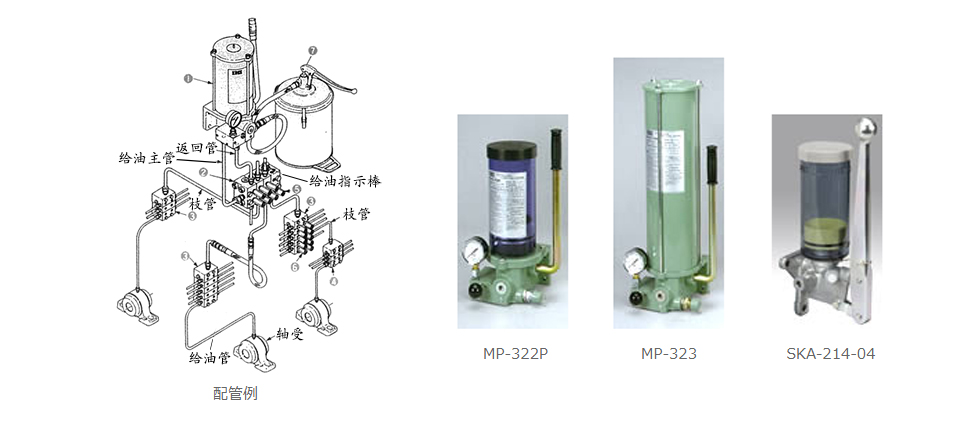

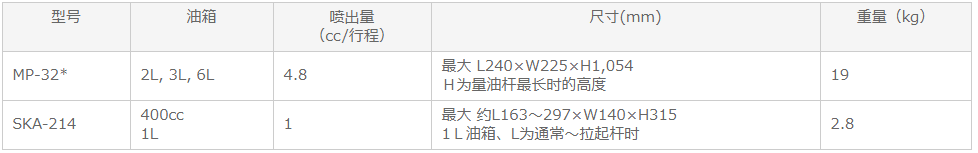

手动泵

  • 手动式用于配备有维护人员的部门。适用于各种工业机械,发挥良好效果。



  • MP-32*可以使用另售的成套附件I型,成套附件Ⅱ型更改成一元式(双线式)。

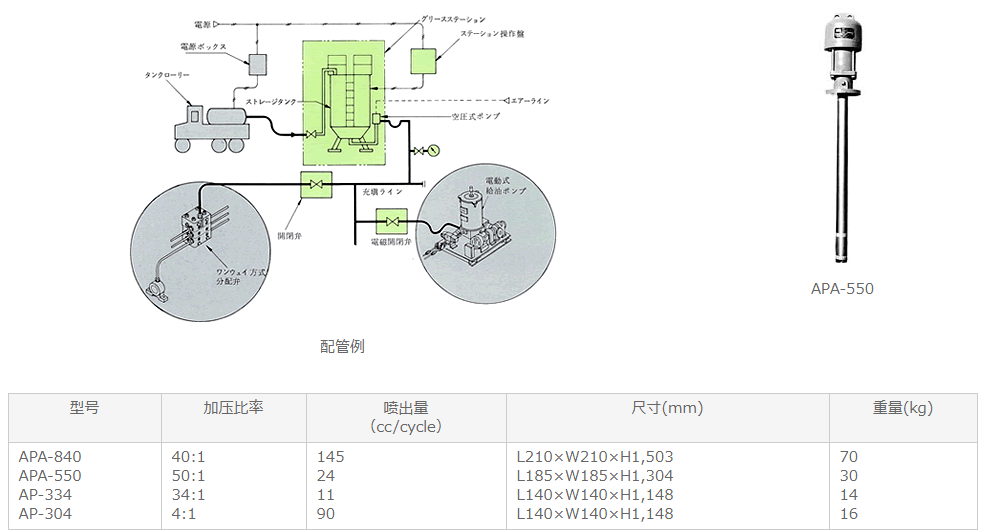

空压泵

  • 空压泵和润滑脂站组合使用。也可单体使用。

  • 只需供气,无需电力操作就会自动工作或停止。

  • image.png

分配阀

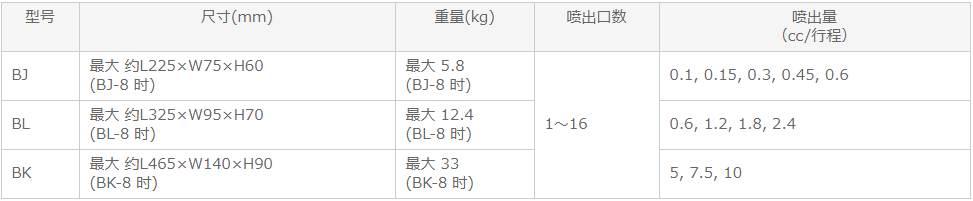

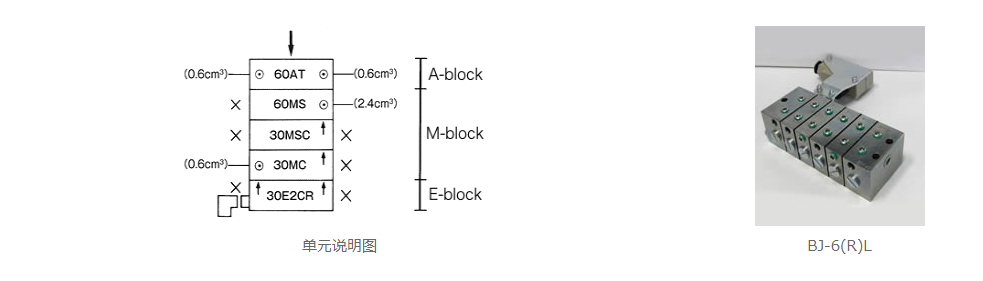

  • B型分配阀

  • 组合最少3个~最多8个模块使用。

  • 请不要用堵头堵住分配阀的喷出口。否则会造成整个装置工作不良。

  • 可通过附件通知系统正常运行,轻松确定故障原因。



  • ※尺寸为不含附件的尺寸
